今回のテクニカルイラストのサンプルは「エンジン」を線画で表現したものになります。
エンジンは複数のパーツから構成されていますので、すべてを網羅して描こうとすると線量も膨大になり制作時間も長く（制作代金が高く）なってしまいます。
ですので、時と場合（絵の大きさやパーツの込み入り具合）によっては「ある程度簡略化された状態で尚且つパーツの形状が分かる状態」で表現することが求められます。
制作参考例として写真トレース（画像トレース）で制作したサンプルをご紹介したいと思います。

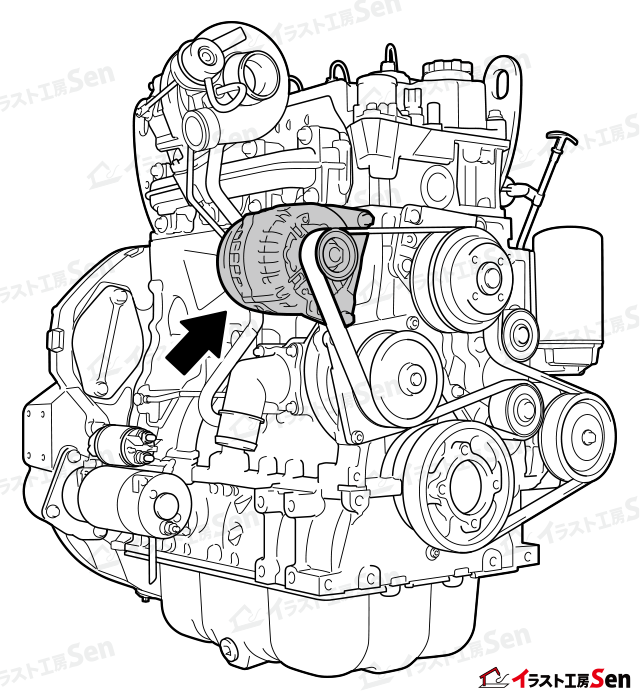

エンジンのテクニカルイラスト
サンプルですので実際のエンジンとは違う箇所はもちろんありますが、滑車がいくつか配置されていますが、それぞれが滑車と分かる程度に描きこみしてあったり、そのほかの部分も凹凸や穴がイメージできる程度の描きこみになっています。
画像サイズがもう少し小さくなる場合は線量をもう少し間引いたりして線が黒潰れしてしまわないように配慮したりなど調整を行います。

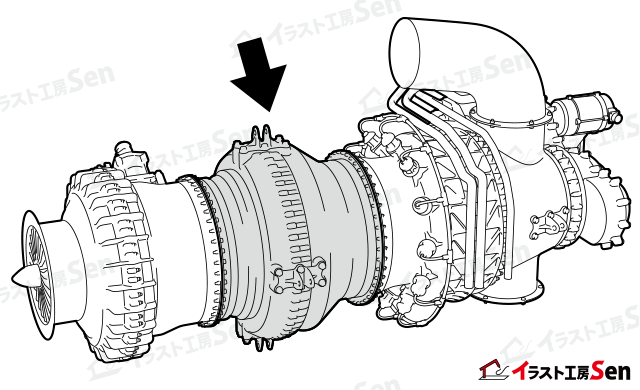

ガスタービンエンジンのテクニカルイラスト
こちらはガスタービンエンジンを線画イラストにしたものになります。
先のイラスト同様、サンプルですので実際のタービンエンジンとは異なりますが外観の線がきれいに表現されるように部分的に省略をしつつ描いたものになります。
欲しい角度から欲しいパーツだけ描いて分かりやすく表現することも求められることが多いです。
下絵となります写真やCAD画像などをご用意いただけましたらご対応させて頂きます。
ご相談くださいませ。
